Кожухотрубный теплообменник КС 150-3СК-Б

Аппарат КС150-3СК-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,0 м² Ру 16 бар AISI 316 / Ст20 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 9,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 316
Масса (≤): ≈ 90 кг
Документ: И-230412

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	350 кВт
Запас по поверхности, %	10 %
Температура, °C	14 → 90	74 → 30
Расход	5 т/ч	5 т/ч
Давление, бар	16	16
Площадь теплообмена	9,0 м²
Масса аппарата (сухая)	≈ 90 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и конфигурации.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015 исп. В	1	16
К2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015 исп. В	1	16
К3	Вход греющей среды	Ду 100, фланец ГОСТ 33259-2015 исп. В	1	16
К4	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015 исп. В	1	16
К5	Воздухоотводчик	Муфта приварная Ду 15	1	16
К6	Дренаж	Муфта приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 316 (Ø 10×0,6)
Трубная решётка	AISI 316
Фланцы К1-К4	Ст20, ГОСТ 33259-2015 исп. В
Оголовки К1, К2	AISI 316

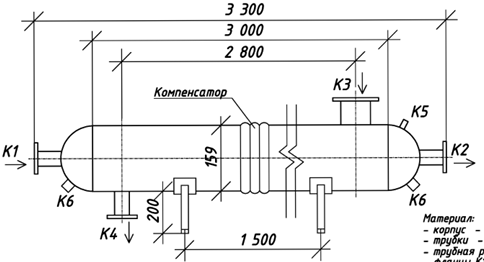

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 1500 мм
Диаметр кожуха	Ø 150 мм
Масса	≈ 90 кг
