Кожухотрубный теплообменник КС-300-4Р-СК-СП-Б

Аппарат КС-300-4Р-СК-СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 55,2 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — паровой нагрев. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 55,2 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 55,2 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 700 кг
Документ: И-230415

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Мазут	Пар
Мощность, кВт	300,0
Запас по поверхности, %	30 %
Температура, °C	30 → 150	90 → 100
Расход	15 м³/ч	10 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	55,2 м²
Масса аппарата (сухая)	700 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и конфигурации.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015 исп. В	1	16
К2	Выход нагреваемой среды	Ду 30, фланец ГОСТ 33259-2015 исп. В	1	16
К3	Вход греющей среды	Ду 125, фланец ГОСТ 33259-2015 исп. В	1	16
К4	Выход греющей среды	Ду 32, фланец ГОСТ 33259-2015 исп. В	1	16
К5	Воздухоотводчик	Муфта приварная Ду15	1	16
К6	Дренаж	Муфта приварная Ду25	1	16
К7	Прерыватель вакуума	Резьба приварная Ду10	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20 (ГОСТ 33259-2015, исп. В)
Оголовки	Ст20

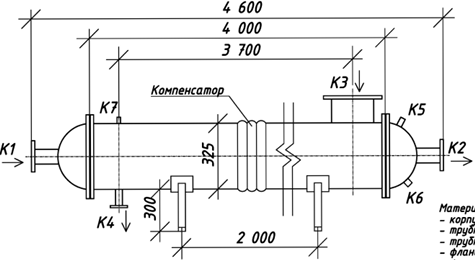

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 4600 мм
Диаметр кожуха	Ø 300 мм
Масса	700 кг
