Кожухотрубный теплообменник КС 210-4СК-8×0,8-Б

Аппарат КС 210-4СК-8×0,8-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 24 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 24 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 250 кг
Документ: И-230420-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Мощность, кВт	180
Температура, °C	20 → 58	180 → 90
Расход	114 м³/ч	114 м³/ч
Давление, бар	16	16
Площадь теплообмена	24 м²
Запас поверхности	16 %
Масса аппарата (сухая)	250 кг

Примечание: параметры уточняются при расчёте, окончательные размеры определяются по чертежу.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
K3	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
K4	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
K5	Дренаж	Ду 25	1	16
E	Под воздухоотводчик	Ду 3	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст20, ГОСТ 33259
Оголовки	Ст20

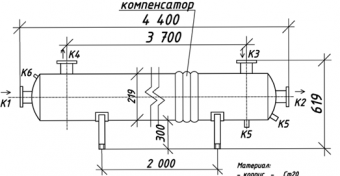

Габаритные размеры (по чертежу)

Размер	Значение
Длина аппарата	≈ 3700 мм
Диаметр кожуха	Ø 400 мм
Масса	≈ 250 кг
