Кожухотрубный теплообменник КС-210-3-Б

Аппарат КС-210-3-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 18 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 18 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 160 кг
Документ: И-230425

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	628,0
Запас по поверхности, %	19%
Температура, °C	70 → 40	65 → 40
Расход	10,0 т/ч	18,0 т/ч
Давление, бар	16	16
Площадь теплообмена	18 м²
Масса аппарата (сухая)	160 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и диаметрам патрубков.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
К2	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
К3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
К4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
К5	Воздухоотводчик	Муфта приварная Ду15	1	16
К6	Дренаж	Муфта приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304, Ø8×0,5
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20 (ГОСТ 33259-2015)
Муфты К5, К6	Ст20
Оголовки	Ст20

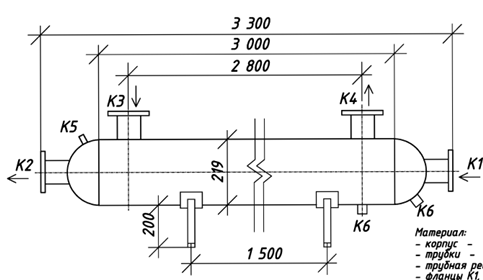

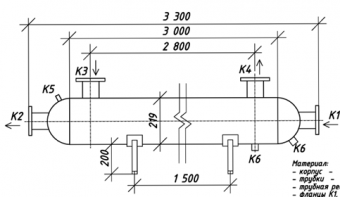

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса	≈160 кг
