Кожухотрубный теплообменник 2КС-150-2Р-2х-12В-Б

Аппарат 2КС-150-2Р-2х-12В-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 150 кг
Документ: И-230429

Инженерные параметры

Исходные данные для расчёта

Параметр	Значение
Тепловая мощность, кВт	70,0
Запас площади, %	12 %
Температура среды, °C	90,0 → 10,0
Расход по средам	10 м³/ч; 2,0 т/ч
Рабочее давление, бар	16
Масса пустого	150 кг

Примечание: значения уточняются при расчёте, возможны отклонения по режимам.

Присоединительные патрубки

Маркировка	Назначение	Ду, мм	Тип	Ру, бар
K1	Вход греющей	40	Фланец ГОСТ 33259-2015	16
K2	Выход греющей	40	Фланец ГОСТ 33259-2015	16
K3	Вход нагреваемой	40	Фланец ГОСТ 33259-2015	16
K4	Выход нагреваемой	40	Фланец ГОСТ 33259-2015	16
K5	Промывка/дренаж	25	Муфта приварная	16
Kb	Воздухоотводчик	20	Муфта приварная	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (витая 12×1)
Трубная решётка	AISI 304
Фланцы K1–K4	Ст20 (ГОСТ 33259)
Оголовок K1–K2	Съёмный, Ст20

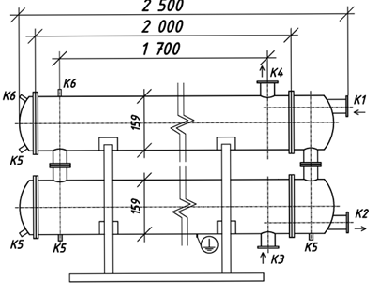

Габаритные размеры (по эскизу)

Размер	Значение
Длина корпуса	≈ 1700 мм
Диаметр кожуха	Ø 150 мм
Опоры	2 шт., с отверстиями под анкер
