Кожухотрубный теплообменник КС 300-1,5СП-Б

Аппарат КС 300-1,5СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,7 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 20,7 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 20,7 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 250 кг
Документ: И-230436

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Воздух	Вода
Мощность, кВт	28,3
Запас по поверхности, %	21
Температура, °C	40	300
Расход	20 м³/ч	19 т/ч
Давление, бар	16	16
Площадь теплообмена	20,7 м²
Масса аппарата (сухая)	250 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K2	Вход греющей среды	Ду 200, фланец ГОСТ 33259-2015	1	16
K3	Выход греющей среды	Ду 200, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K5	Слив конденсата	Ду 15, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,875)
Трубная решётка	AISI 304
Фланцы	Ст20 (ГОСТ 33259-2015)
Оголовок	Ст20, несъёмный

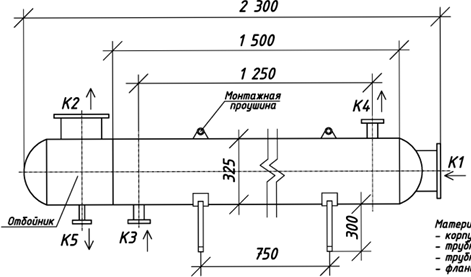

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 2300 мм
Диаметр кожуха	Ø 300 мм
Опорные отверстия	Ø 18 мм
