Кожухотрубный теплообменник КС 210-1СК-ПВ-Б

Аппарат КС 210-1СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 10 бар Ст20 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 6,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): 55 кг
Документ: И-230501

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	114,0
Запас по поверхности, %	23
Температура, °C	23 → 50	200 → 80
Расход	3,6 т/ч	0,2 т/ч
Давление, бар	10,0	10,0
Площадь теплообмена	6,0 м²
Масса аппарата (сухая)	55 кг

Примечание: данные уточняются при расчёте, допускаются варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход греющей среды	Ду50, фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду25, фланец ГОСТ 33259-2015	1	16
K3	Выход нагреваемой среды	Ду50, фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду50, фланец ГОСТ 33259-2015	1	16
K5	Под прерыватель вакуума	Муфта Ду15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Фланцы К1, К3, К4	Ст20 (ГОСТ 33259-2015)
Фланцы К2	AISI 304 (ГОСТ 33259-2015)
Оголовок К1	Ст20, несъёмный
Оголовок К2	AISI 304, несъёмный

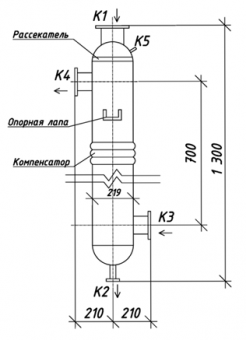

Габаритные размеры (по чертежу)

Размер	Значение
Высота (общая)	≈ 1300 мм
Диаметр кожуха	Ø 210 мм
Опорная лапа	Есть
