Кожухотрубный теплообменник КС 400-1,5СК-ПВ-Б

Аппарат КС 400-1,5СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 34,5 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 34,5 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 34,5 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304 (8×0,8)
Масса (≤): ≈ 550 кг
Документ: И-230523

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	3750
Запас по поверхности, %	14
Температура, °C	142 → 90,6	60 → 79
Расход	5,7 т/ч	215 т/ч
Давление, бар	16	16
Площадь теплообмена	34,5 м²
Масса нетто	550 кг

Примечание: размеры и параметры уточняются при расчёте и изготовлении.

Присоединительные размеры

Маркировка	Назначение	Ду, мм	Кол-во	Ру, бар
K1	Вход греющей среды	200	1	16
K2	Выход греющей среды	50	1	16
K3	Выход нагреваемой среды	250	1	16
K4	Выход нагреваемой среды	250	1	16
K5	Дренаж/промывка	25	2	16
K6	Под прерыватель вакуума	15	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	ГОСТ 33259-2015, Ст20 / AISI 304
Оголовки	КТ — Ст20, К2 — AISI 304 (несъёмные)

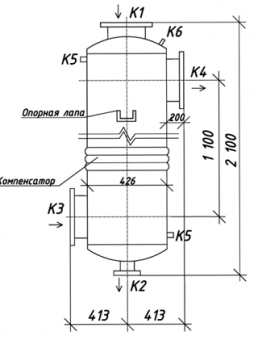

Габаритные размеры (по чертежу)

Размер	Значение
Диаметр кожуха	Ø 400 мм
Длина общая	≈ 2100 мм
Опорная лапа	Есть
