Кожухотрубный теплообменник КС 350-3-Б

Аппарат КС 350-3-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 59,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 59 м² Ру 10,0/30,0 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 59 м²
Давление расчётное: 10,0/30,0 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 450 кг
Документ: И-230525

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Воздух	Воздух
Мощность, кВт	272
Запас по поверхности, %	12%
Температура, °C	30	10
Расход	39 т/ч	3,61 т/ч
Давление, бар	30,0	10,0
Площадь теплообмена	59 м²
Масса	450 кг

Примечание: параметры уточняются при расчёте, возможны варианты исполнения по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду150, фланец ГОСТ 33259-2015	1	16
К2	Выход греющей среды	Ду150, фланец ГОСТ 33259-2015	1	16
К3	Вход нагреваемой среды	Ду150, фланец ГОСТ 33259-2015	1	16
К4	Выход нагреваемой среды	Ду150, фланец ГОСТ 33259-2015	1	16
К5	Дренаж	Муфта приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовки К1, К2	Ст20

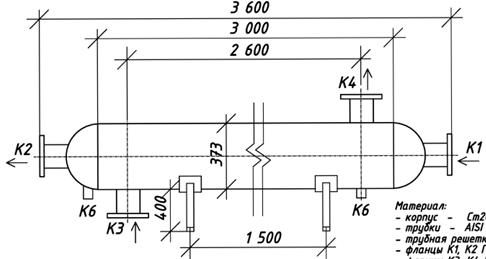

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 3600 мм
Диаметр кожуха	Ø 350 мм
