Кожухотрубный теплообменник КС-100-1-Б

Аппарат КС-100-1-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12 м² Ру 10 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): 12 кг
Документ: И-230613

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	400
Запас по поверхности, %	17%
Температура, °C	70 → 40	90 → 60
Расход	17 т/ч	17 т/ч
Давление, бар	10	10
Площадь теплообмена	12 м²
Масса аппарата (сухая)	12 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей	Ду 32, муфта приварная	1	10
K2	Выход греющей	Ду 32, муфта приварная	1	10
K3	Вход нагреваемой	Ду 32, муфта приварная	1	10
K4	Выход нагреваемой	Ду 32, муфта приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Оголовок	AISI 304 (несъёмный)

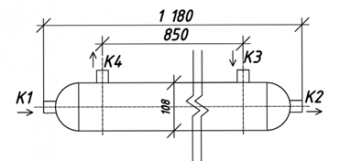

Габаритные размеры (по чертежу)

Размер	Значение
Масса пустого	12 кг
Монтажное исполнение	Горизонтальное
