Кожухотрубный теплообменник КС 130-1,5СК-ПВ-Б
Аппарат КС 130-1,5СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 3,0 м² Ру 10/10 бар AISI 304 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 3,0 м²
- Давление расчётное
- 10/10 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- 35 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 500,0 Запас по поверхности, % 14% Температура, °C 13 → 100 160 → 90 Расход 0,76 м³/ч 5,0 м³/ч Давление, бар 10,0 10,0 Площадь теплообмена 3,0 м² Масса аппарата (сухая) 35 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

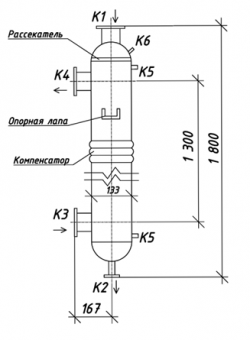

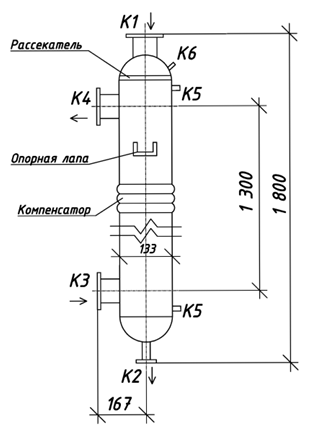

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар K1 Вход греющей среды Ду 65, фланец ГОСТ 33259-2015 1 16 K2 Выход греющей среды Ду 25, фланец ГОСТ 33259-2015 1 16 K3 Выход нагреваемой среды Ду 50, фланец ГОСТ 33259-2015 1 16 K4 Выход нагреваемой среды Ду 50, фланец ГОСТ 33259-2015 1 16 K5 Дренаж/промывка Ду 25, резьба приварная 2 16 K6 Под прерыватель вакуума Ду 15, муфта приварная 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 8×0,5 Трубная решётка AISI 304 Фланцы ГОСТ 33259-2015 (Ст20/AISI304) Оголовки Ст20 (K1) / AISI 304 (K2) Габаритные размеры (по чертежу)Размер Значение Высота ≈ 1300 мм Длина ≈ 1800 мм - Отзывы
-
