Кожухотрубный теплообменник КС 270-2СК-ПВ-Б
Аппарат КС 270-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 13,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 13,0 м² Ру 10 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 13,0 м²
- Давление расчётное
- 10 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 190 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 1 990,0 Запас по поверхности, % 16 % Температура, °C 160 → 100 5 → 90 Расход 3 т/ч 20 м³/ч Давление, бар 10,0 10,0 Площадь теплообмена 13,0 м² Масса аппарата (сухая) 190 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

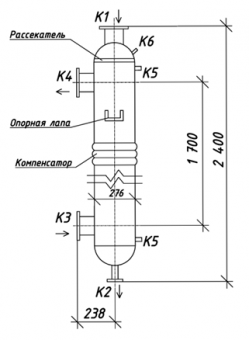

Присоединительные размерыОбозначение Назначение Маркировка (Ду; тип) Кол-во Ру, бар K1 Вход греющей среды Ду 100, фланец ГОСТ 33259-2015 1 16 K2 Выход греющей среды Ду 32, фланец ГОСТ 33259-2015 1 16 K3 Выход нагреваемой среды Ду 65, фланец ГОСТ 33259-2015 1 16 K4 Выход нагреваемой среды Ду 65, фланец ГОСТ 33259-2015 1 16 K5 Дренаж/промывка Ду 25, резьба приварная 2 16 K6 Прерыватель вакуума Ду 15, муфта приварная 1 16 МатериалыЭлемент Материал Корпус Сталь 20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Фланцы K1–K4 Сталь 20 (ГОСТ 33259-2015) Оголовок K1 Сталь 20 (несъёмный) Оголовок K2 AISI 304 (несъёмный) - Отзывы
-
