Кожухотрубный теплообменник КС 200-1-Б

Аппарат КС 200-1-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 6,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 60 кг
Документ: И-230620

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода ЭГ 30%	Вода
Мощность, кВт	160,0
Запас по поверхности, %	15%
Температура, °C	20 → 86	25 → 82
Расход	27,5 т/ч	37,5 т/ч
Давление, бар	16	16
Площадь теплообмена	6,0 м²
Масса аппарата (сухая)	60 кг

Примечание: данные уточняются при расчёте и зависят от условий эксплуатации.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 80, фланец ГОСТ 33259	1	16
K2	Выход нагреваемой среды	Ду 80, фланец ГОСТ 33259	1	16
K3	Вход греющей среды	Ду 65, фланец ГОСТ 33259	1	16
K4	Выход греющей среды	Ду 65, фланец ГОСТ 33259	1	16
K5	Дренаж	Ду 25, резьба приварная	1	16
—	Воздухоотводчик	Ду 15, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовки	Ст20

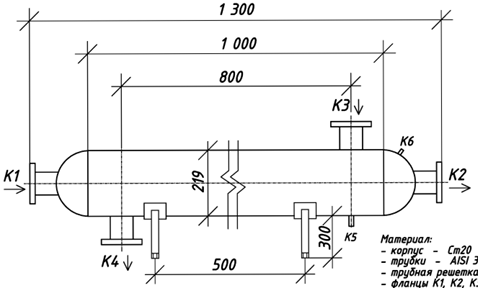

Габаритные размеры (по чертежу)

Размер	Значение
Масса	≈ 60 кг
Диаметр кожуха	Ø 200 мм
