Кожухотрубный теплообменник КС 500-2СП-Б

Аппарат КС 500-2СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 88,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 88,0 м² Ру 16 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 88,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304 (8×0,8)
Масса (≤): ≈ 850 кг
Документ: И-230621-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	6000,0
Запас по поверхности, %	16,0
Температура, °C	20 → 85	96 → 65
Массовый расход	79,5 т/ч	8,9 т/ч
Давление, бар	16	16
Площадь теплообмена	88,0 м²
Масса аппарата (сухая)	850 кг

Примечание: значения указаны для типового режима; уточняются при расчёте под проект.

Присоединительные размеры

Тип	Назначение	Маркировка	Ду, мм	Кол-во	Ру, бар
K1	Выход нагреваемой среды	ГОСТ 33259-2015	125	1	16
K2	Выход нагреваемой среды	ГОСТ 33259-2015	125	1	16
K3	Вход греющей среды	ГОСТ 33259-2015	300	1	16
K4	Выход греющей среды	ГОСТ 33259-2015	50	1	16
K5	Под прерыватель вакуума	Муфта приварная	15	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовок несъёмный К1	Ст20
Оголовок несъёмный К2	Ст20

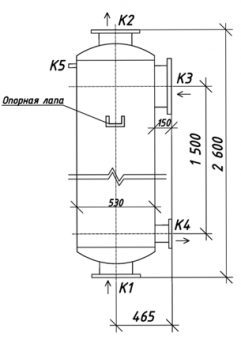

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	2600 мм
Ширина (опорная база)	1500 мм
Опорная лапа	в комплекте
