Кожухотрубный теплообменник КС 500-2СК-ПВ-Б

Аппарат КС 500-2СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 88,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 88,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 88,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304 (8×0,8)
Масса (≤): ≈ 900 кг
Документ: И-230624

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	6978,0
Запас по поверхности, %	4,0%
Температура, °C	220 → 93	65 → 92
Расход	10,0 т/ч	200,0 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	88,0 м²
Масса аппарата (сухая)	900 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

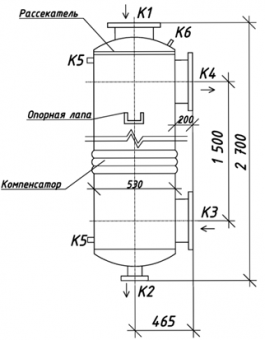

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 200, ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 50, ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 250, ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 250, ГОСТ 33259-2015	1	16
K5	Дренаж/промывка	Муфта приварная Ду 25	2	16
K6	Под прерыватель вакуума	Резьба приварная Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы КТ, К4	Ст20, ГОСТ 33259-2015
Фланцы К2	AISI 304, ГОСТ 33259-2015
Оголовок КТ несъёмный	Ст20
Оголовок K2 несъёмный	AISI 304
