Описание

Кожухотрубный теплообменник КС 150-2-Б

Аппарат КС 150-2-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6 м² Ру 10 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 6 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 60 кг
Документ: И-230625

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	122,0
Запас по поверхности, %	5,0
Температура, °C	55 → 70	65 → 63
Расход	10,0 м³/ч	15,0 м³/ч
Давление, бар	10	10
Площадь теплообмена	6 м²
Масса аппарата (сухая)	60 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей	Резьба приварная Ду 40	1	16
K2	Выход греющей	Резьба приварная Ду 40	1	16
K3	Вход нагреваемой	Резьба приварная Ду 50	1	16
K4	Выход нагреваемой	Резьба приварная Ду 50	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Оголовок	Ст20 (несъёмный)

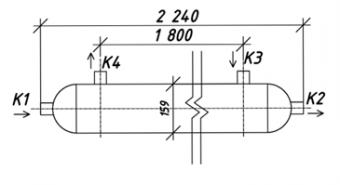

Габаритные размеры (по чертежу)

Размер	Значение
Масса пустого	≈ 60 кг
