Кожухотрубный теплообменник 2КС 270-5Р-СП-Б

Аппарат 2КС 270-5Р-СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 62,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 62,0 м² Ру 10 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 62,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 1000 кг
Документ: U-230636

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	185,0
Площадь теплообмена	62,0 м²
Запас поверхности	16 %
Температура, °C	30 → 60	52 → 45
Расход	75 м³/ч	10,6 м³/ч
Давление, бар	10	10
Масса аппарата (сухая)	1000 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и конфигурации.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход нагреваемой	ГОСТ 33259-2015 Ду65 фланец	1	10
K2	Выход нагреваемой	ГОСТ 33259-2015 Ду65 фланец	1	10
K3	Вход греющей	ГОСТ 33259-2015 Ду50 фланец	1	10
K4	Выход греющей	ГОСТ 33259-2015 Ду50 фланец	1	10
K5	Дренаж/промывка	Приварная Ду25	1	10
K6	Воздухоотводчик	Приварная Ду15	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (12×1)
Трубная решётка	AISI 304
Фланцы K1–K4	AISI 304 (ГОСТ 33259)
Оголовок K1–K2 съёмный	AISI 304
Фланец оголовочный	AISI 304 Py10

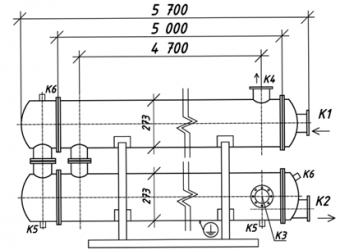

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса пустого	≈ 1000 кг
