Кожухотрубный теплообменник КС 130-1СК-ПВ-Б

Аппарат КС 130-1СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,0 м² Ру 16/16 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 2,0 м²
Давление расчётное: 16/16 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 20 кг
Документ: И-230639

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	200,0
Запас по поверхности, %	30%
Температура, °C	200 → 80	140 → 100
Расход	0,32 т/ч	8,6 т/ч
Давление, бар	16	16
Площадь теплообмена	2,0 м²
Масса аппарата (сухая)	20 кг

Примечание: значения уточняются при индивидуальном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход греющей среды	Ду 15, фланец ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
K5	Под прерыватель вакуума	Муфта Ду 15, приварная	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	AISI 304 (ГОСТ 33259-2015)
Оголовки КТ/К3	AISI 304 (несъёмные)

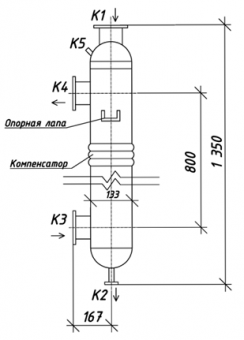

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Опорная лапа	есть
