Кожухотрубный теплообменник КС 100-0,5-Т-Б

Аппарат КС 100-0,5-Т-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 0,6 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — химически агрессивные среды. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 0,6 м² Ру 16 бар ВТ1-0 (титан) Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 0,6 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: ВТ1-0 / ВТ1-0 (титан)
Масса (≤): ≈ 6 кг
Документ: И-230646

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Ортофосфорная кислота	Муравьиная кислота
Мощность, кВт	13
Запас поверхности	20 %
Температура, °C	190 → 30	20 → 160
Расход	0,41 л/ч	—
Давление, бар	16	16
Площадь теплообмена	0,6 м²
Масса аппарата (сухая)	6 кг

Примечание: данные уточняются при проектировании под конкретную среду.

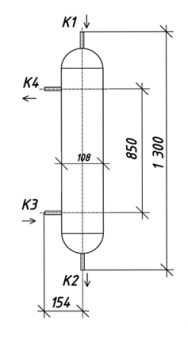

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 15, под приварку	1	16
K2	Выход нагреваемой среды	Ду 15, под приварку	1	16
K3	Вход греющей среды	Ду 15, под приварку	1	16
K4	Выход греющей среды	Ду 15, под приварку	1	16

Материалы

Элемент	Материал
Корпус	ВТ1-0 (титан)
Трубки	ВТ1-0 (титан)
Трубная решётка	ВТ1-0
Оголовки	ВТ1-0, несъёмные
Патрубки	ВТ1-0, под приварку

Габаритные размеры

Размер	Значение
Монтажное исполнение	Вертикальное
Масса пустого	≈ 6 кг
