КС-231124

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

192 004.03 ₽

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Кожухотрубный теплообменник КС-231102

Аппарат КС-231124 применяется в промышленных тепловых схемах. Параметры: расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: — (уточняется при расчёте) Ру 16 бар AISI 304 / Ст 20 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: — (уточняется при расчёте)
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст 20 / AISI 304
Масса аппарата (сухая): ≈ 55 кг
Документ: И-231102-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Масло	Вода
Мощность, кВт	442
Температурный график, °C	93 / 40	80 / 35
Расход, т/ч	4,2	12,6
Расчётное давление, бар	16,0	16,0
Масса аппарата (сухая)	55 кг

Примечание: площадь и ΔT уточняются при расчёте.

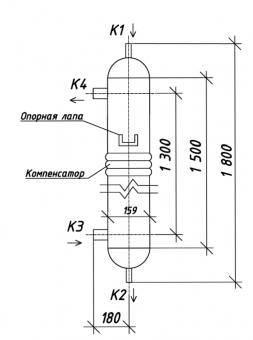

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 50	1	16
К2	Выход греющей среды	Ду 50	1	16
К3	Вход нагреваемой среды	Ду 50	1	16
К4	Выход нагреваемой среды	Ду 50	1	16
К5	Воздухоотводчик (муфта приварная)	Ду 15	1	16
К6	Дренаж (муфта приварная)	Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст 20
Трубки	AISI 304 (φ8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст 20, ГОСТ 33259-2015
Фланцы К5–К6	Ст 20
Монтажное исполнение	Горизонтальное
