Кожухотрубный теплообменник КС-231076

Аппарат КС-231076 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 70,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пищевое производство. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 70,2 м² Ру 10 бар AISI 304 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 70,2 м²
Мощность: 233,0 кВт
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304 (12×1)
Масса аппарата (сухая): ≈ 180 кг
Документ: И-231076-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Яблочный сок	Вода речная
Площадь теплообмена	70,2 м²
Мощность, кВт	233,0
Запас по поверхности, %	25
Температурный график, °C	75 / 35	40 / 30
Расход, м³/ч	5,0	12,8
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	180 кг

Примечание: режимы уточняются при расчёте проекта.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 50	1	10
К2	Выход греющей среды	Ду 50	1	10
К3	Вход нагреваемой среды	Ду 50	1	10
К4	Выход нагреваемой среды	Ду 50	1	10
К5	Воздухоотводчик (муфта приварная)	Ду 15	1	10
К6	Дренаж (муфта приварная)	Ду 25	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (12×1)
Трубная решётка	AISI 304
Фланцы К1–К4	AISI 304, ГОСТ 33259-2015
Оголовочный фланец	AISI 304, Ру10
Оголовки К1/К2	AISI 304, съёмные

Габариты и присоединения

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Ориентация патрубков	— (уточняется при расчёте)
Монтажные опоры/кронштейны	— (уточняется при расчёте)
Масса транспортная, кг	— (уточняется при расчёте)

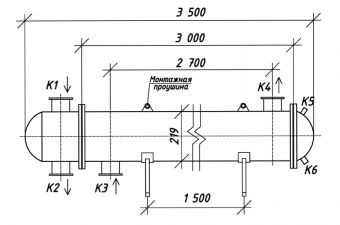

Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать с чертежом — уточняются по факту изготовления.
