Кожухотрубный теплообменник КС-231076, Ру16, Сталь 20, 6 м²
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС-231054
Аппарат КС-231076 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 16 бар AISI 304 / Ст 20 Горизонтальное исполнениеКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Мощность
- 40,2 кВт
- Давление расчётное
- 16 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст 20 / AISI 304 (8×0,8)
- Масса аппарата (сухая)
- ≈ 56 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Масло Газол Площадь теплообмена 6,0 м² Мощность, кВт 40,2 Запас по поверхности, % 5 Температурный график, °C 60 / 35 10 / 30 Расход, м³/ч 1,38 2,98 Расчётное давление, бар 16,0 16,0 Масса аппарата (сухая) 56 кг Примечание: режимы и ΔT уточняются при расчёте проекта.

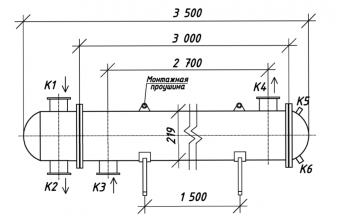

Присоединительные размерыТип Назначение Маркировка (Ду) Кол-во Ру, бар К1 Вход нагреваемой среды Ду 25 1 16 К2 Выход нагреваемой среды Ду 25 1 16 К3 Вход греющей среды Ду 32 1 16 К4 Выход греющей среды Ду 32 1 16 МатериалыЭлемент Материал Корпус Ст 20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Фланцы К1–К4 Ст 20, ГОСТ 33259-2015 ГабаритыПараметр Значение Длина, мм — (уточняется при расчёте) Диаметр кожуха, мм — (уточняется при расчёте) Ориентация патрубков — (уточняется при расчёте) Монтажные опоры Опорные лапы (по эскизу) Масса транспортная, кг — (уточняется при расчёте) Эскиз выполнен не в масштабе. Конечные размеры могут не совпадать с размерами на эскизе.
