Кожухотрубный теплообменник КС-231049

Аппарат КС-231049 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 6,0 м² Ру 16 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 6,0 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 55 кг
Документ: И-231049

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Площадь теплообмена	6,0 м²
Мощность, кВт	40,2
Запас по поверхности, %	14,0
Температурный график, °C	10,0 / 35,0	60,0 / 35,0
Расход, т/ч	1,38	2,98
Расчётное давление, бар	16	16
Масса аппарата (сухая)	55 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

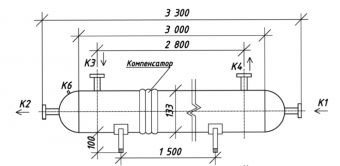

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	ГОСТ 33259-2015 — Ду 25	1	16
К2	Выход нагреваемой среды	ГОСТ 33259-2015 — Ду 25	1	16
К3	Вход греющей среды	ГОСТ 33259-2015 — Ду 32	1	16
К4	Выход греющей среды	ГОСТ 33259-2015 — Ду 32	1	16
К5	Воздухоотводчик	Муфта приварная Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	К1–К4 по ГОСТ 33259-2015

Габариты

Параметр	Значение
Длина (L), мм	— (уточняется при расчёте)
Диаметр кожуха (D), мм	— (уточняется при расчёте)
Высота при монтаже, мм	— (уточняется при расчёте)
Масса транспортная, кг	— (уточняется при расчёте)
