Кожухотрубный теплообменник КС-231047

Аппарат КС-231048 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,8 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,8 м² Ру 16 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,8 м²
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 50 кг
Документ: И-231047-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	4,8 м²
Мощность, кВт	18,5
Запас по поверхности, %	1,0
Температурный график, °C	60 / 35	60 / 35
Расход, м³/ч	0,637	1,38
Рабочая температура, °C	10…60	10…60
Расчётное давление, бар	16,0	16,0
Масса аппарата (сухая)	50 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

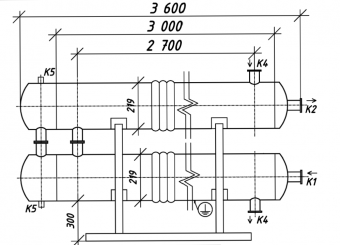

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 25 (ГОСТ 33259-2015)	1	16
К2	Выход нагреваемой среды	Ду 25 (ГОСТ 33259-2015)	1	16
К3	Вход греющей среды	Ду 25 (ГОСТ 33259-2015)	1	16
К4	Выход греющей среды	Ду 25 (ГОСТ 33259-2015)	1	16
К5	Воздухоотводчик (муфта приварная)	Ду 15	1	16

Материалы

Элемент	Материал
Корпус	Ст 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст 20 (ГОСТ 33259-2015)
Компенсатор	— (уточняется при расчёте)

Габариты

Параметр	Значение
Длина (L), мм	— (уточняется при расчёте)
Диаметр кожуха (D), мм	— (уточняется при расчёте)
Межфланцевое расстояние, мм	— (уточняется при расчёте)
Присоединительный стандарт	ГОСТ 33259-2015
Масса, кг	≈ 50
