Кожухотрубный теплообменник КС 700-3Р-Б

Аппарат КС 700-3Р-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 240,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 240,0 м² Ру 10 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 240,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 3200 кг
Документ: И-230646

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	4600,0
Запас по поверхности, %	12,0%
Температура, °C	40 → 30	35 → 25
Расход	493,0 т/ч	400,0 т/ч
Давление, бар	10,0	10,0
Площадь теплообмена	240,0 м²
Масса аппарата (сухая)	3200 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и подключениям.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 350, фланец ГОСТ 33259	1	16
K2	Выход греющей среды	Ду 350, фланец ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Ду 350, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 350, фланец ГОСТ 33259	1	16
K5	Воздухоотводчик	Ду 15, стальная	1	16
K6	Дренаж	Ду 25, резьбовая	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Δ6×0,8)
Трубная решётка	AISI 304
Фланцы	Ст20, ГОСТ 33259-2015
Оголовки	Съёмные, Ст20

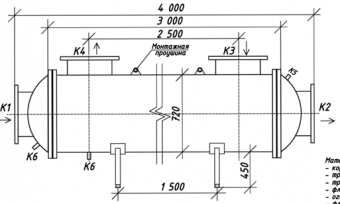

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 4500 мм
Диаметр кожуха	Ø 700 мм
Опорные проушины	2 шт., межосевое расстояние 1500 мм
