Кожухотрубный теплообменник КС 500-3Р-Б

Аппарат КС 500-3Р-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 132,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 132,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 132,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 1500 кг
Документ: И-230659

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	5 000
Запас по поверхности, %	25 %
Температура, °C	110 → 70	73 → 95
Расход	1225 м³/ч	1720 т/ч
Давление, бар	16	16
Площадь теплообмена	132,0 м²
Масса (≤)	≈ 1500 кг

Примечание: данные уточняются при расчёте, возможны варианты по материалам и конфигурации.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 200; фланец ГОСТ 33259-2015	1	16
K2	Выход греющей среды	Ду 200; фланец ГОСТ 33259-2015	1	16
K3	Вход нагреваемой среды	Ду 250; фланец ГОСТ 33259-2015	1	16
K4	Выход нагреваемой среды	Ду 250; фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (∅ 8×0,8 мм)
Трубная решётка	AISI 304
Фланцы	ГОСТ 33259-2015, Ст 20
Оголовки К1-К2	Съёмные, Ст 20

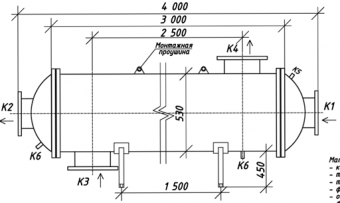

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 4000 мм
Диаметр кожуха	Ø 500 мм
Расстояние между опорами	≈ 2500 мм
