Кожухотрубный теплообменник КС 130-3-Б

Аппарат КС 130-3-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 13,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 13 м² Ру 10 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 13 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 60 кг
Документ: И-230661

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода / тосол	Вода / тосол
Мощность, кВт	160
Запас по поверхности, %	13 %
Температура, °C	30 → 45	70 → 250
Расход	3,6 т/ч	—
Давление, бар	10	10
Площадь теплообмена	13 м²
Масса аппарата (сухая)	60 кг

Примечание: данные уточняются при расчёте под конкретные условия эксплуатации.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 32, фланец ГОСТ 33259	1	16
K2	Выход нагреваемой среды	Ду 32, фланец ГОСТ 33259	1	16
K3	Вход греющей среды	Ду 32, фланец ГОСТ 33259	1	16
K4	Выход греющей среды	Ду 32, фланец ГОСТ 33259	1	16
K5	Воздухоотводчик	Муфта приварная Ду 15	1	16
K6	Дренаж	Муфта приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304, Ø8×0,5 мм
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовки	Ст20

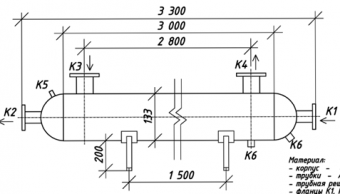

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса	≈ 60 кг
