Описание

Кожухотрубный теплообменник КС 150-1-Б

Аппарат КС 150-1-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,8 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,8 м² Ру 16/10 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,8 м²
Давление расчётное: 16/10 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 120 кг
Документ: И-230667

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода (30%)	Вода
Мощность, кВт	90,0
Запас по поверхности, %	19 %
Температура, °C	25 → 15	12 → 16,8
Расход	110 т/ч	16,8 т/ч
Давление, бар	16,0	10,0
Площадь теплообмена	2,8 м²
Масса аппарата (сухая)	120 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и диаметрам.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
К2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
К3	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
К4	Выход греющей среды	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст20 (ГОСТ 33259-2015)
Оголовки К1–К2	Ст20

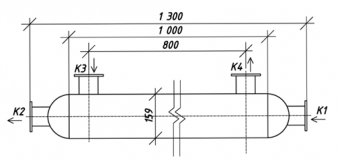

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 1300 мм
Диаметр кожуха	Ø 150 мм
