Кожухотрубный теплообменник КС 210-2-7пп-Б

Аппарат КС 210-2-7пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 110 кг
Документ: И-230717

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло ISO VG46
Мощность, кВт	1000
Температура, °C	25 → 35	90 → 52
Расход	8,6 т/ч	5,3 т/ч
Давление, бар	16	16
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	110 кг

Примечание: значения могут уточняться при расчёте под задачу.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K3	Вход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K4	Выход греющей среды	Ду 50, фланец ГОСТ 33259-2015	1	16
K5	Дренаж	Ду 25, муфта приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304
Трубная решётка	AISI 304

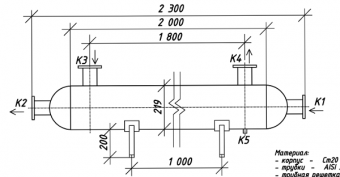

Габаритные размеры (по чертежу)

Размер	Значение
Масса	≈ 110 кг
