Кожухотрубный теплообменник КС-150Р-4СП-Б

Аппарат КС-150Р-4СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,2 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пищевое производство. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,2 м² Ру 10 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 1,2 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 140 кг
Документ: И-230730

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Молоко конц. 0,17%	Вода
Мощность, кВт	13,0
Запас по поверхности, %	2,0%
Температура, °C	70 → 40	20 → 50
Расход	4,0 м³/ч	4,0 т/ч
Давление, бар	10	10
Площадь теплообмена	1,2 м²
Масса аппарата (сухая)	140 кг

Примечание: данные уточняются при расчёте; возможны варианты по материалам и конфигурации.

Присоединительные размеры

Тип	Назначение	Маркировка / Ду / тип	Кол-во	Ру, бар
K1	Вход греющей	Фланец ГОСТ 33259, Ду 32	1	10
K2	Выход греющей	Фланец ГОСТ 33259, Ду 32	1	10
K3	Вход нагреваемой	Фланец ГОСТ 33259, Ду 32	1	10
K4	Выход нагреваемой	Фланец ГОСТ 33259, Ду 32	1	10
K5	Дренаж/промывка	Муфта приварная Ду 25	1	10
K6	Под воздушник	Муфта приварная Ду 19	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,5)
Трубная решётка	AISI 304
Фланцы К1–К4	AISI 304 (ГОСТ 33259)
Оголовок съёмный	AISI 304
Фланец оголовочный Ру10	AISI 304

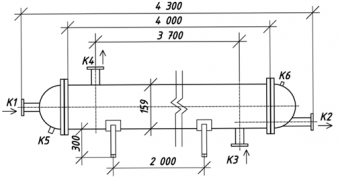

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса пустого	≈ 140 кг
