Описание
Кожухотрубный теплообменник КС 150-2СП-Б
Аппарат КС 150-2СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 12 м² Ру 16/10 бар AISI 316 / AISI 316 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 12 м²
- Давление расчётное
- 16/10 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 316 / AISI 316
- Масса (≤)
- ≈ 70 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода / ПГ-35% Вода Мощность, кВт 50,0 Запас по поверхности, % 1 % Температура, °C 22 → 9 — Расход 1,5 м³/ч 10,7 м³/ч Давление, бар 16,0 10,0 Площадь теплообмена 12 м² Масса аппарата (сухая) 70 кг Примечание: параметры уточняются при расчёте и зависят от среды и режима работы.

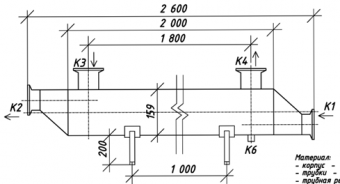

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар K1 Вход нагреваемой среды Ду 50, кламп DIN 32676 1 16 K2 Выход нагреваемой среды Ду 50, кламп DIN 32676 1 16 K3 Вход греющей среды Ду 50, кламп DIN 32676 1 10 K4 Выход греющей среды Ду 50, кламп DIN 32676 1 10 K5 Воздухоотводчик Муфта приварная Ду 10 1 10 K6 Дренаж Муфта приварная Ду 25 1 10 МатериалыЭлемент Материал Корпус AISI 316 Трубки AISI 316 (Φ9×0,6) Трубная решётка AISI 316 Клампы K1–K4 AISI 316 (DIN 32676) Муфты K5–K6 AISI 316 (приварные) Оголовки AISI 316 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 2000 мм Диаметр кожуха Ø 150 мм Масса ≈ 70 кг - Отзывы
-
