Кожухотрубный теплообменник КС 130-1СК-ПВ-Б
Аппарат КС 130-1СК-ПВ-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 2,0 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 2,0 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- 20 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 135,0 Запас по поверхности, % 14 % Температура, °C +45 → +90 — Расход 0,21 т/ч 4,5 м³/ч Давление, бар 16,0 16,0 Площадь теплообмена 2,0 м² Масса аппарата (сухая) 20 кг Примечание: параметры уточняются при расчёте, возможны варианты исполнения по материалам и давлению.

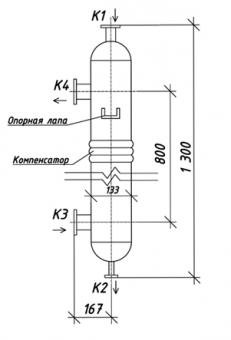

Присоединительные размерыМаркировка Назначение Ду, мм Кол-во Ру, бар K1 Вход греющей среды 32 1 16 K2 Выход греющей среды 15 1 16 K3 Вход нагреваемой среды 40 1 16 K4 Выход нагреваемой среды 40 1 16 МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304, 8×0,5 Трубная решётка AISI 304 Фланцы К1, К3, К4 ГОСТ 33259-2015, Ст20 Фланец К2 ГОСТ 33259-2015, AISI 304 Оголовок К1 Ст20, несъёмный Оголовок К2 AISI 304, несъёмный Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1300 мм Длина ≈ 900 мм Диаметр кожуха Ø 135 мм - Отзывы
-
