Кожухотрубный теплообменник КС 100Р-2СП-Б

Аппарат КС 100Р-2СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16/16 бар AISI 316 / AISI 316 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16/16 бар
Материал корпуса / трубок: AISI 316 / AISI 316
Масса (≤): ≈ 30 кг
Документ: И-230742

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	ПГ 35%
Мощность, кВт	10,0
Запас по поверхности, %	11%
Температура, °C	20 → 9	18 → 4
Расход	4,0 м³/ч	18 т/ч
Давление, бар	16,0	16,0
Площадь теплообмена	12,0 м²
Масса нетто	30 кг

Примечание: значения уточняются при расчёте.

Присоединительные размеры

Обозн.	Назначение	Тип соединения	Ду, мм	Ру, бар
K1	Вход греющей среды	Фланец ГОСТ 33259-2015	50	16
K2	Выход греющей среды	Фланец ГОСТ 33259-2015	50	16
K3	Вход нагреваемой среды	Фланец ГОСТ 33259-2015	25	16
K4	Выход нагреваемой среды	Фланец ГОСТ 33259-2015	25	16

Материалы

Элемент	Материал
Корпус	AISI 316
Трубки	AISI 316 (φ9×0,6)
Трубная решётка	AISI 316
Фланцы	AISI 316 (ГОСТ 33259-2015)
Оголовки	AISI 316

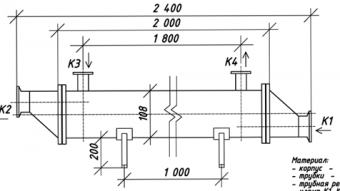

Габариты (по чертежу)

Параметр	Значение
Диаметр кожуха	Ø100 мм
Анкерное отверстие	Ø18 мм
