Кожухотрубный теплообменник КС 100-1,5-Б

Аппарат КС 100-1,5-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1 м² Ру 10 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 1 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 20 кг
Документ: И-230746

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	13,0
Запас по поверхности, %	10 %
Температура, °C	+22 → +18	+70 → +120
Расход	2,7 м³/ч	2,2 т/ч
Давление, бар	10	10
Площадь теплообмена	1 м²
Масса аппарата (сухая)	20 кг

Примечание: параметры уточняются при расчёте, возможны варианты исполнения.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Вход греющей среды	Муфта приварная Ø32	1	10
K2	Выход греющей среды	Муфта приварная Ø32	1	10
K3	Вход нагреваемой среды	Муфта приварная Ø32	1	10
K4	Выход нагреваемой среды	Муфта приварная Ø32	1	10

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304, 8×0,5
Трубная решётка	AISI 304
Муфты K1–K4	Ст20

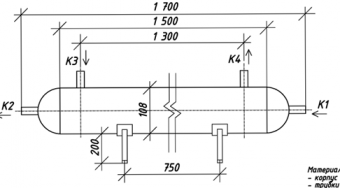

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 700 мм
Диаметр кожуха	Ø 100 мм
