Кожухотрубный теплообменник КС 100-2СП-Б-1

Аппарат КС 100-2СП-Б-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,4 м² Ру 10 бар AISI 316 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,4 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 316 / AISI 316
Масса (≤): 25 кг
Документ: И-230749

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода 35%	Вода
Мощность, кВт	13,0
Запас по поверхности, %	300 %
Температура, °C	22 → 18	70 → 120
Расход	27 м³/ч	22 т/ч
Давление, бар	10	10
Площадь теплообмена	2,4 м²
Масса аппарата (сухая)	25 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 32, муфта приварная	1	10
K2	Выход греющей среды	Ду 32, муфта приварная	1	10
K3	Вход нагреваемой среды	Ду 32, муфта приварная	1	10
K4	Выход нагреваемой среды	Ду 32, муфта приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 316
Трубки	AISI 316 (Ø9×0,6)
Трубная решётка	AISI 316
Патрубки	AISI 316, приварные
Оголовки	AISI 316

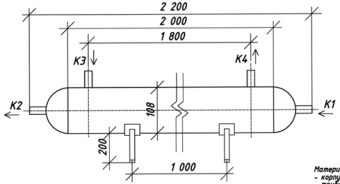

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса нетто	25 кг
