Кожухотрубный теплообменник КС 130-1,5СП-Б

Аппарат КС 130-1,5СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,0 м² Ру 10 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 35 кг
Документ: И-230750

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	190,0
Запас по поверхности, %	13%
Температура, °C	20 → 40	120 → 99
Расход	8,0 м³/ч	0,309 м³/ч
Давление, бар	10	10
Площадь теплообмена	3,0 м²
Масса аппарата (сухая)	35 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
К1	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	10
К2	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	10
К3	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	10
К4	Выход греющей среды	Ду 25, фланец ГОСТ 33259	1	10
К5	Воздухоотводчик	Муфта приварная Ду10	1	10
К6	Дренаж	Муфта приварная Ду20	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (∅8×0,5)
Трубная решётка	AISI 304
Фланцы К1–К4	AISI 304 (ГОСТ 33259-2015)
Оголовки	AISI 304

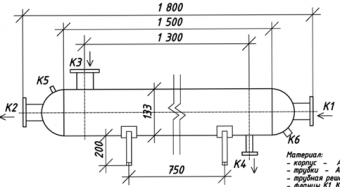

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса	≈ 35 кг
