Кожухотрубный теплообменник КС 150Р-1,5СП-Б

Аппарат КС 150Р-1,5СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,2 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,2 м² Ру 16 бар AISI 316 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,2 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 316 / AISI 316
Масса (≤): ≈ 50 кг
Документ: И-230751-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	19,0
Запас по поверхности, %	10 %
Температура, °C	20 → 18	12 → 10
Расход	4,0 м³/ч	4,0 т/ч
Давление, бар	16	16
Площадь теплообмена	4,2 м²
Масса аппарата (сухая)	50 кг

Примечание: значения уточняются при расчёте под конкретный режим.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 32, кламп DIN 11866	1	10
K2	Выход греющей среды	Ду 32, кламп DIN 11866	1	10
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	10
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259-2015	1	10

Материалы

Элемент	Материал
Корпус	AISI 316
Трубки	AISI 316 (Ø9×0.6)
Трубная решётка	AISI 316
Патрубки K1/K2	AISI 316 (DIN 11866)
Фланцы K3/K4	AISI 316 (ГОСТ 33259-2015)
Оголовки	AISI 316

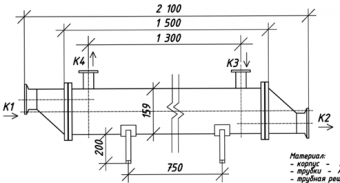

Габаритные размеры (по чертежу)

Размер	Значение
Диаметр кожуха	Ø 150 мм
Анкерное отверстие	Ø 18 мм
Масса	≈ 50 кг
