Кожухотрубный теплообменник КС 210Р-5СП-Б

Аппарат КС 210Р-5СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 30,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 30,0 м² Ру 10 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 30,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 300 кг
Документ: И-230760-ТПЛ

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода нагреваемая	Вода греющая
Мощность, кВт	1200
Запас по поверхности, %	5 %
Температура, °C	18 → 108	130 → 90
Расход	12,0 м³/ч	27,0 м³/ч
Давление, бар	10,0	10,0
Площадь теплообмена	30,0 м²
Масса аппарата (сухая)	300 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 65; фланец ГОСТ 33259-2015	1	10
K2	Выход нагреваемой среды	Ду 65; фланец ГОСТ 33259-2015	1	10
K3	Вход греющей среды	Ду 65; фланец ГОСТ 33259-2015	1	10
K4	Выход греющей среды	Ду 65; фланец ГОСТ 33259-2015	1	10
K5	Под воздухоспуск	Муфта 1″ приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 8×0,8
Трубная решётка	AISI 304
Фланцы K1-K4	AISI 304
Оголовок K1-K2	AISI 304 (съёмный)
Фланец оголовочный	AISI 304
Уплотнение оголовка	Фторопласт (PTFE)

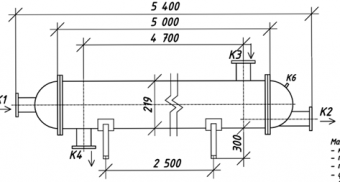

Габаритные размеры (по чертежу)

Размер	Значение
Масса пустого	≈ 300 кг
Тип исполнения	Горизонтальное
