Кожухотрубный теплообменник КС 210-1,5СК-ПВ-Б-1

Аппарат КС 210-1,5СК-ПВ-Б-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 9,0 м² Ру 10/16 бар AISI 304 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 9,0 м²
Давление расчётное: 10/16 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 90 кг
Документ: И-230775

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	560,0
Запас по поверхности, %	11%
Температура, °C	10 → 90	158 → 90
Расход	6,0 т/ч	0,85 т/ч
Давление, бар	16,0	10,0
Площадь теплообмена	9,0 м²
Масса аппарата (сухая)	90 кг

Примечание: значения уточняются при расчёте и могут изменяться в зависимости от ТЗ.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход греющей среды	Ду 25, фланец ГОСТ 33259	1	16
K3	Вход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16
K4	Выход нагреваемой среды	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 8×0,8
Трубная решётка	AISI 304
Фланцы K1–K4	AISI 304 (ГОСТ 33259-2015)
Оголовки K1, K2	AISI 304 (несъёмные)

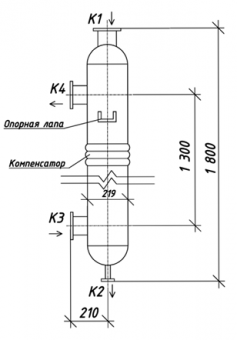

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	≈ 1800 мм
Диаметр кожуха	Ø 210 мм
Опорная лапа	есть
