Кожухотрубный теплообменник КС 100Р-1СК-СП-Б

Аппарат КС 100Р-1СК-СП-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 0,8 м², расчётное давление 10 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 0,8 м² Ру 10/10 бар Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 0,8 м²
Давление расчётное: 10/10 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / Ст20
Масса (≤): ≈ 16 кг
Документ: И-230776

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Мощность, кВт	12,0
Запас по поверхности, %	12,0 %
Температура, °C	+400 → +250	+160 → +90
Расход	0,2 м³/ч	0,02 м³/ч
Давление, бар	10,0	10,0
Площадь теплообмена	0,8 м²
Масса	16 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
K1	Выход нагреваемой среды	Ду 15, фланец ГОСТ 33259-2015	1	16
K2	Выход нагреваемой среды	Ду 15, фланец ГОСТ 33259-2015	1	16
K3	Вход греющей среды	Ду 25, фланец ГОСТ 33259-2015	1	16
K4	Выход греющей среды	Ду 15, фланец ГОСТ 33259-2015	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	Ст20 10×2
Трубная решётка	Ст20
Фланцы К1–К4	Ст20, ГОСТ 33259-2015
Оголовки КТ, К2	Съёмные, Ст20
Уплотнение оголовка	Паронит

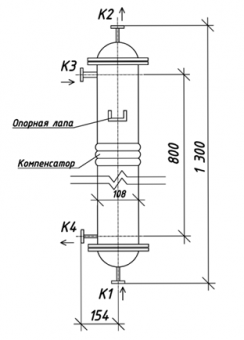

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Опорная лапа	Да
Масса	16 кг
