Кожухотрубный теплообменник КС 130-1-5пп-Б

Аппарат КС 130-1-5пп-Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,0 м² Ру 16/16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 2,0 м²
Давление расчётное: 16/16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 20 кг
Документ: И-230777

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	4,1
Запас по поверхности, %	14 %
Температура, °C	5 → 10	35 → 25
Расход	0,70 т/ч	15 т/ч
Давление, бар	16	16
Площадь теплообмена	2,0 м²
Масса аппарата (сухая)	20 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

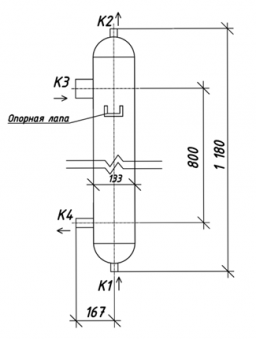

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 25, резьба приварная	1	16
K2	Выход нагреваемой среды	Ду 25, резьба приварная	1	16
K3	Вход греющей среды	Ду 50, под приварку	1	16
K4	Выход греющей среды	Ду 32, под приварку	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки K1, K2	Сталь 20, резьба приварная
Патрубки K3, K4	Сталь 20, под приварку
Оголовки	Сталь 20, несъёмные
