Кожухотрубный теплообменник КС-230779

Аппарат КС-230779 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 18,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — гликолевый контур / холодоснабжение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 18,0 м² Ру 10 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 18,0 м²
Мощность: ≈ 200 кВт
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 160 кг
Документ: И-230779-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода с гликолем 30%
Площадь теплообмена	18,0 м²
Мощность, кВт	200,0
Запас по поверхности, %	18
Температурный график, °C	90 / 70	80 / 75
Расход, т/ч	11,4	18,8
Потери давления, кПа	20,0	22,0
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	160 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

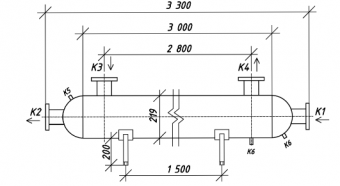

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 50	1	16
K2	Выход греющей среды	Ду 50	1	16
K3	Вход нагреваемой среды	Ду 50	1	16
K4	Выход нагреваемой среды	Ду 50	1	16
K5	Воздухоотводчик (муфта)	Ду 15	1	16
K6	Дренаж/промывка (муфта)	Ду 25	2	16

Материалы

Элемент	Материал
Корпус	Ст 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1–К4	Ст 20, ГОСТ 33259-2015
Прочие элементы	— (уточняется при расчёте)

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Тип опор	— (уточняется при расчёте)
Монтажное исполнение	Вертикальное
