Описание

КС-230801

Аппарат КС-230801 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,0 м² Ру 16 бар AISI 304 (кожух/трубки) Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 2,0 м²
Мощность: 4,1 кВт
Запас поверхности: 14 %
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304 (Ø 8×0,8)
Масса пустого: 29 кг
Документ: И-230801-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	2,0 м²
Мощность, кВт	4,1
Запас по поверхности, %	14
Температура вход/выход, °C	50 / 10	35 / 25
Расход, м³/ч	0,70	15,0
Потери давления, кПа	— (уточняется при расчёте)	— (уточняется при расчёте)
Расчётное давление, бар	16,0	16,0
Масса пустого, кг	29

Примечание: режимы и ΔT уточняются при расчёте под фактические условия.

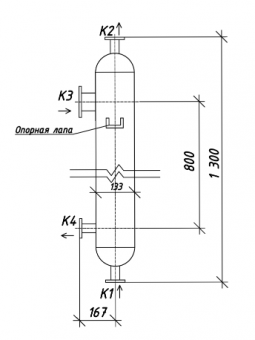

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 25	1	16
K2	Выход нагреваемой среды	Ду 25	1	16
K3	Вход греющей среды	Ду 50	1	16
K4	Выход греющей среды	Ду 32	1	16
K5	Воздухоотводчик	— (уточняется при расчёте)	— (уточняется при расчёте)	— (уточняется при расчёте)
K6	Дренаж/промывка	— (уточняется при расчёте)	— (уточняется при расчёте)	— (уточняется при расчёте)

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (Ø 8×0,8)
Трубная решётка	AISI 304
Фланцы K1–K4	AISI 304 (ГОСТ 33259-2015)
Оголовки K1/K2	AISI 304 (несъёмные)

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Тип опор	Опорная лапа
Монтажное исполнение	Вертикальное
