КС-230807

Аппарат КС-230807 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 16,0 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 16,0 м² Ру 10 бар Ст20 / AISI 304 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 16,0 м²
Мощность: 1295,6 кВт
Запас поверхности: 12 %
Давление расчётное: 10 бар
Материалы: Кожух — Ст20, трубки — AISI 304 (Ø8×0,8)
Масса пустого: 200 кг
Документ: И-230807-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Площадь теплообмена	16,0 м²
Мощность, кВт	1295,6
Запас по поверхности, %	12
Температура вход/выход, °C	160 / 100	60 / 80
Расход, т/ч	163	55,7
Расчётное давление, бар	10,0	10,0
Масса пустого, кг	200

Примечание: параметры могут уточняться при индивидуальном расчёте под ваши режимы.

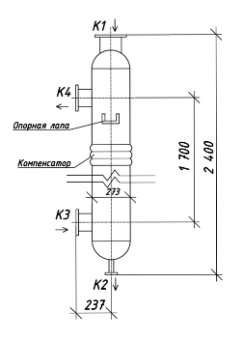

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 125	1	10
K2	Выход греющей среды	Ду 32	1	10
K3	Вход нагреваемой среды	Ду 100	1	10
K4	Выход нагреваемой среды	Ду 100	1	10

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Фланцы	Сталь 20 (ГОСТ 33259-2015)
Оголовки	КТ — Ст20; K2 — AISI 304

Габариты

Параметр	Значение
Длина, мм	2400
Диаметр кожуха, мм	273
Тип опор	Опорная лапа
Монтажное исполнение	Вертикальное
