КС-230812

Аппарат КС-230812 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,0 м² Ру 16 бар Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,0 м²
Мощность: 140 кВт
Запас поверхности: 11 %
Давление расчётное: 16 бар
Материалы: Кожух — Ст20, трубки — AISI 304 (Ø8×0,8)
Масса пустого: 70 кг
Документ: И-230812-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По кожуху	По трубкам
Среда	Масло SAE50	Диэтиленгликоль
Площадь теплообмена	2,0 м²
Мощность, кВт	140,0
Запас по поверхности, %	11
Температура вход/выход, °C	160 / 50	140 / 60
Расход	30,0 т/ч	115 т/ч
Расчётное давление, бар	16	16
Масса пустого, кг	70

Примечание: значения уточняются при расчёте под ваши режимы.

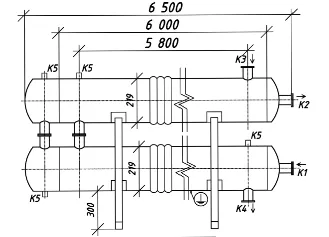

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50	1	16
K2	Выход нагреваемой среды	Ду 50	1	16
K3	Вход греющей среды	Ду 50	1	16
K4	Выход греющей среды	Ду 50	1	16
K5	Воздухоотводчик	Муфта 15	1	16
K6	Дренаж	Муфта 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст20 (ГОСТ 33259-2015)
Оголовки	Ст20 несъёмные
Рама	Ст20

Габариты

Параметр	Значение
Длина, мм	770
Диаметр кожуха, мм	250
Тип опор	Рама опорная
Монтажное исполнение	Горизонтальное
