КС-230813

Аппарат КС-230813 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 176,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — холодоснабжение / чиллер. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 176,0 м² Ру 30 бар Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 176,0 м²
Мощность: 950 кВт
Запас поверхности: 17 %
Давление расчётное: 30 бар (трубки) / 16 бар (кожух)
Материалы: Кожух — Ст20, трубки — AISI 304 (Ø8×0,8)
Масса пустого: 1500 кг
Документ: И-230813-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По кожуху	По трубкам
Среда	Вода	Фреон R134a
Площадь теплообмена	176,0 м²
Мощность, кВт	950,0
Запас по поверхности, %	17
Температура вход/выход, °C	12 / 7	— (уточняется при расчёте)
Расход по средам	163,3 т/ч	— (уточняется при расчёте)
Расчётное давление, бар	16	30
Масса пустого, кг	1500

Примечание: параметры уточняются при расчёте под рабочие режимы.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	Ду 50	1	16
K2	Выход нагреваемой среды	Ду 125	1	16
K3	Вход греющей среды	Ду 200	1	16
K4	Выход греющей среды	Ду 200	1	16
K5	Дренаж	Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Фланцы К3–К4	Ст20 (ГОСТ 33259-2015)
Патрубки K1–K2	AISI 304 (под приварку)
Оголовки	Ст20 несъёмные

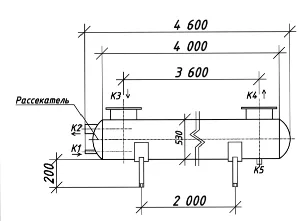

Габариты

Параметр	Значение
Длина, мм	4000
Диаметр кожуха, мм	600
Тип опор	Анкерные лапы
Монтажное исполнение	Горизонтальное
