КС-230814

Аппарат КС-230814 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 69,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — холодоснабжение / чиллер. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 69,0 м² Ру 30 бар Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 69,0 м²
Мощность: 650 кВт
Запас поверхности: 14 %
Давление расчётное: 30 бар (трубки) / 16 бар (кожух)
Материалы: Кожух — Ст20, трубки — AISI 304 (Ø8×0,8)
Масса пустого: 1200 кг
Документ: И-230814-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По кожуху	По трубкам
Среда	Вода	Фреон R134a
Площадь теплообмена	69,0 м²
Мощность, кВт	650,0
Запас по поверхности, %	14
Температура вход/выход, °C	45 / 50	— (уточняется при расчёте)
Расход по средам, м³/ч	111,7	— (уточняется при расчёте)
Расчётное давление, бар	16	30
Масса пустого, кг	1200

Примечание: значения уточняются при расчёте под фактические режимы работы.

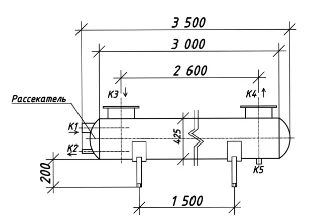

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 100	1	16
K2	Выход греющей среды	Ду 40	1	16
K3	Вход нагреваемой среды	Ду 200	1	16
K4	Выход нагреваемой среды	Ду 200	1	16
K5	Дренаж	Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Фланцы K3–K4	Ст20 (ГОСТ 33259-2015)
Патрубки K1–K2	AISI 304 (под приварку)
Оголовки	Ст20 несъёмные

Габариты

Параметр	Значение
Длина, мм	3500
Диаметр кожуха, мм	425
Тип опор	Анкерные лапы
Монтажное исполнение	Горизонтальное
