КС-230815

Аппарат КС-230815 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 41,4 м² Ру 16 бар 09Г2С / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 41,4 м²
Мощность: 636,9 кВт
Запас поверхности: 17 %
Давление расчётное: 16 бар
Материалы: Кожух — 09Г2С, трубки — AISI 304 (Ø8×1)
Масса пустого: 500 кг
Документ: И-230815-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Воздух	Воздух 40 % влажности
Площадь теплообмена	41,4 м²
Мощность, кВт	636,9
Запас по поверхности, %	17
Температура вход/выход, °C	190 / 85	80 / 90
Массовый расход, т/ч	20,5	60,9
Расчётное давление, бар	16	16
Масса пустого, кг	500

Примечание: данные могут уточняться при проектном расчёте под ваши режимы.

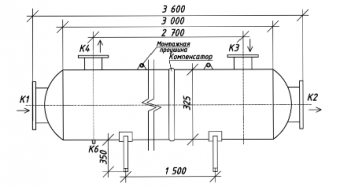

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход греющей среды	Ду 150	1	16
K2	Выход греющей среды	Ду 150	1	16
K3	Вход нагреваемой среды	Ду 100	1	16
K4	Выход нагреваемой среды	Ду 100	1	16
K5	Дренаж	Муфта Ду 25	1	16

Материалы

Элемент	Материал
Корпус	09Г2С
Трубки	AISI 304 (Ø8×1)
Трубная решётка	AISI 304
Фланцы K1–K4	09Г2С (ГОСТ 33259-2015)
Оголовки	09Г2С несъёмные

Габариты

Параметр	Значение
Длина, мм	1500
Тип опор	Анкерные лапы
Монтажное исполнение	Горизонтальное
