КС-230829

Аппарат КС-230829 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,2 м², расчётное давление 10 бар. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,2 м² Ру 10 бар Ст20 / AISI 304 Исполнение: — (уточняется при расчёте)

Краткие характеристики

Монтажное исполнение: — (уточняется при расчёте)
Площадь теплообмена: 1,2 м²
Мощность: 50,0 кВт
Запас поверхности: 15,0 %
Давление расчётное: 10 бар (кожух) / 10 бар (трубки)
Материалы: Кожух — Ст20; трубки — AISI 304 (Ø8×0,5); трубная решётка — AISI 304
Масса пустого: 12 кг
Документ: И-230829-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	1,2 м²
Тепловая мощность, кВт	50,0
Запас по поверхности, %	15,0
Температура, °C (вход → выход)	120 → 90	15 → 40
Расход по средам	1,59 т/ч	1,72 т/ч
Расчётное давление, бар	10	10
Масса пустого, кг	12

Параметры могут уточняться при расчёте под фактические режимы.

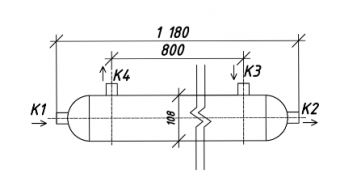

Присоединительные размеры

Тип	Назначение	Маркировка	Ду	Кол-во	Ру, бар
K1	Вход греющей	Муфта приварная	25	1	16
K2	Выход греющей	Муфта приварная	25	1	16
K3	Вход нагреваемой	Муфта приварная	25	1	16
K4	Выход нагреваемой	Муфта приварная	25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,5)
Трубная решётка	AISI 304
Патрубки K1–K4	Муфты приварные — Ст20
Оголовки	Несъёмные (K1, K2) — Ст20

Габариты

Параметр	Значение
Монтажное исполнение	— (уточняется при расчёте)
Тип опор	— (уточняется при расчёте)
Масса	12 кг
Заземление	Обязательно после монтажа
