Кожухотрубный теплообменник КС-230832

Аппарат КС-230832 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 66,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 66,02 м² Ру 16 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 66,02 м²
Мощность: ≈ 6 922 кВт
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 900 кг
Документ: И-230832-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	66,02 м²
Мощность, кВт	6 922
Запас по поверхности, %	20
Температурный график, °C	190 / 110	5 / 20
Расход, т/ч	10,53	396,0
Расчётное давление, бар	16,0	16,0
Масса аппарата (сухая)	900 кг

Примечание: отдельные режимы и узлы — (уточняется при расчёте), запас поверхности — под надёжность.

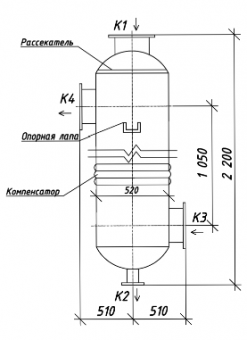

Присоединительные размеры

Маркировка	Назначение	Ду, мм	Кол-во	Ру, бар	Стандарт
K1	Вход греющей среды	300	1	16	ГОСТ 33259-2015
K2	Выход греющей среды	80	1	16	ГОСТ 33259-2015
K3	Выход нагреваемой среды	300	1	16	ГОСТ 33259-2015
K4	Выход нагреваемой среды	300	1	16	ГОСТ 33259-2015

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы K1, K3, K4	Ст 20 (ГОСТ 33259-2015)
Фланцы K2	AISI 304 (ГОСТ 33259-2015)
Оголовок К1	AISI 304, съёмный
Оголовок K2	AISI 304, съёмный

Габариты

Длина, мм	Ширина, мм	Высота, мм	Масса, кг
1050	540	2200	900
